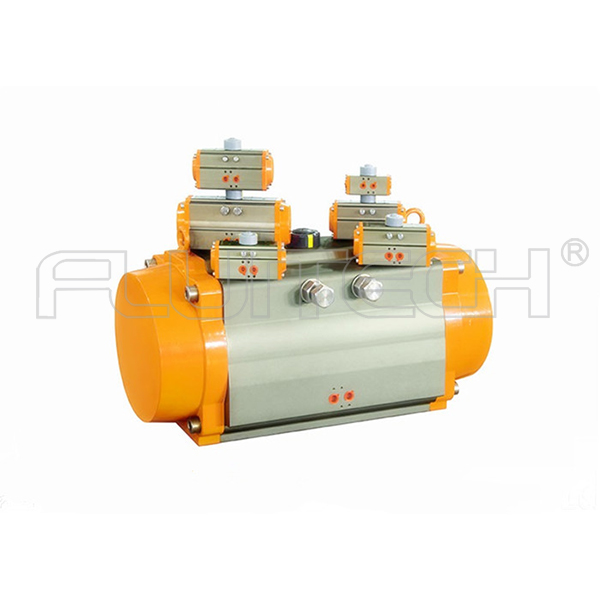

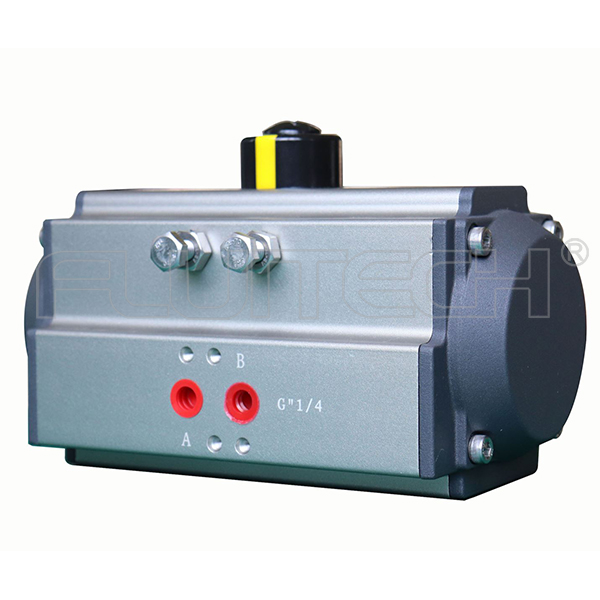

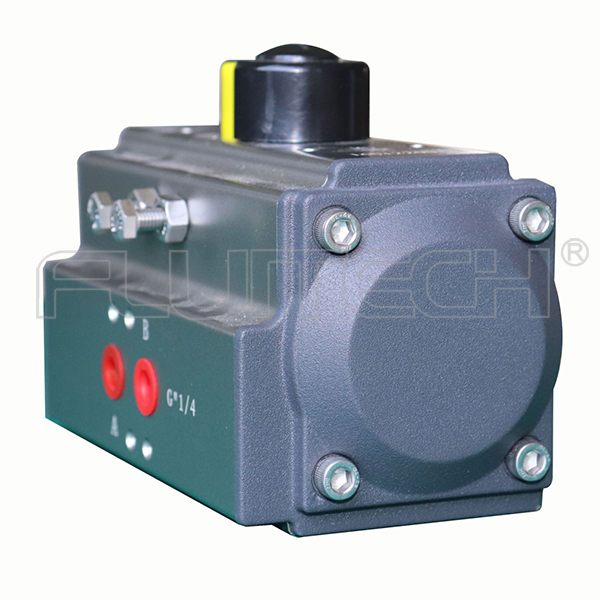

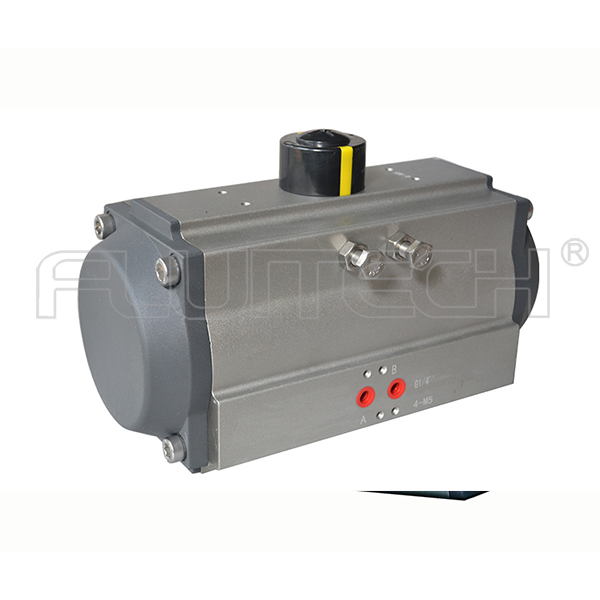

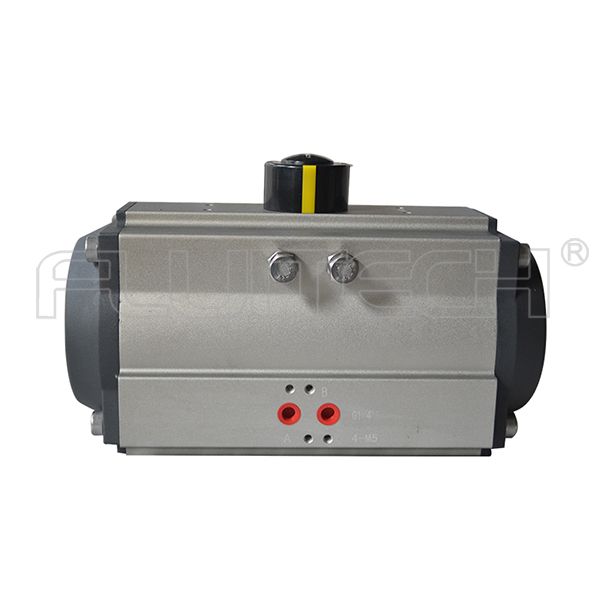

品牌

Fluitech

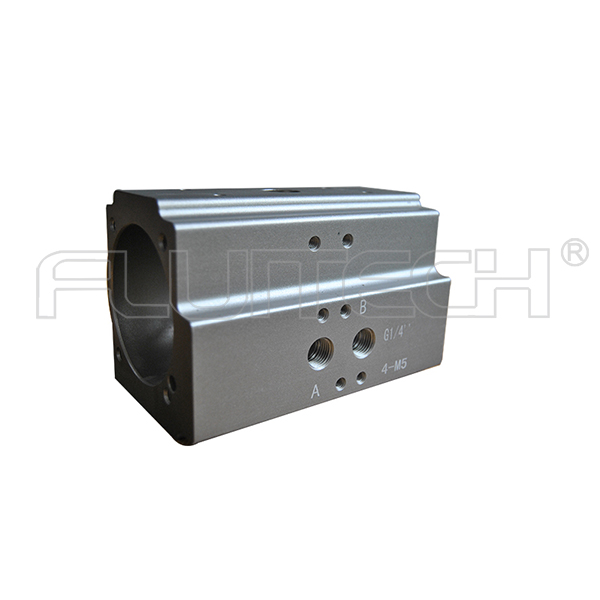

材質

鋁合金

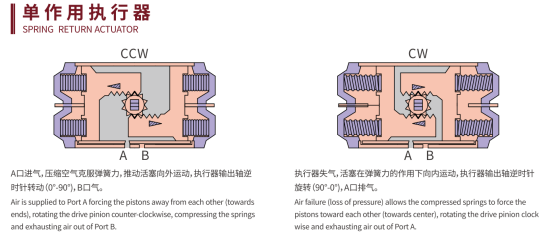

執行器類型

單作用氣動執行器

行程

0°～90°（±5°可調）

耗氣量

16.9L

重量

102.2Kg

缸徑

270mm

氣源壓力

0.4~0.8MPa

環境溫度

標準-20℃～+80℃；

高溫-20℃～+150℃；

低溫-40℃～+80℃；

資質認證

SIL3，ISO,CE,防護等級IP67

連接標準

執行器的連接標準為 ISO 5211，與連接器配套附件的固定方式根據VDI/VDE3845 NAMUR。

選配附件

定位器、過濾減壓閥、放大器、氣控閥、限位開關、電磁閥、保位閥、快排閥等

執行器扭矩

（N.m）

4Bar

5Bar

6Bar

0°

90°

0°

90°

0°

90°

848

1192

1060

1490

1272

1788

空載試驗

1、氣動裝置水平放置，向氣缸兩側交替施加按《表 2》規定的氣壓，排氣側通向大氣，使氣動裝置進行開關操作。試驗結果應符合（性能2）的規定。
2、帶緩沖機構的氣缸，在進行空載試驗時，緩沖閥應完全打開。

強度試驗

使用 70% 的煤油與 30% 錠子油的混合油或壓縮空氣為介質，按 1.5 倍最大氣缸工作壓力（允許使用的最高壓力值），交替向氣缸內施加壓力，并保持壓力 3min 后，觀察氣缸外觀情況并解體檢查，其結果應符合（性能 5）的規定。用空氣進行試驗時，必須采取安全防護措施。

負載試驗

將氣動裝置安裝在試驗臺上，分別向氣缸施加 0.6MPa 壓力的壓縮空氣，并向輸出軸逐漸施加力矩或推力，量此時氣動裝置的輸出力矩或推力，其值不小于氣動裝置標牌的規定值。同時對手動機構、開度指示、行程限位、信息反饋等部件逐一進行檢查，其結果應符合（性能 3）規定。

密封試驗

氣動裝置在空載情況下，從兩進氣口交替施加最大工作壓力 1.1 倍的壓縮空氣、檢查活塞、輸出軸處的漏氣量。保壓 3min，泄漏量應符合（性能 4）的規定。密封試驗的另一種檢驗方法：檢查壓力表指示壓力，持續 5min，以表壓不降為合格。兩種方法任選一種。

動作壽命次數試驗

將氣動裝置安裝在試驗臺上，在額定輸出力矩的載荷下，模擬驅動閥門啟閉動作過程進行循環操作，直至氣動裝置輸出力矩或推力小于規定的額定力矩或推力，此時的動作次數就是壽命次數。動作壽命次數應符合（性能 6）規定。
