三段式氣動執行器有：0°-45°-90°和0°-90°-180°，在氣口2，進氣后，活塞向兩端運動被兩端輔助活塞產生機械限位，實現中間位置?？梢岳脙啥苏{節，如20°、30°50°、75°和95°、120°、130°、150°、175°等三段式氣動執行器主要用于定量裝車，定量罐裝系統中，對控制的球閥實現分程控制。

    三段式氣動執行器工作原理

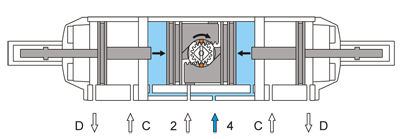

    中間位置：

    氣源壓力同時進入2口和D口，空氣從4口和C口排出，2口作為內部活塞移動，D口是通過輔助活塞推桿限制內部活塞定位在預定的中間位置。

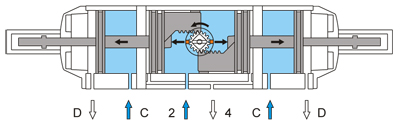

    全開位置：

    氣源壓力同時進入2口和c口，空氣從4口和D口排出，2口的內部活塞繼續移動，C口為解除輔助活塞推桿限制定位，使內部活塞順利到達全開位置。

    全關位置：

    氣源壓力進入4口，空氣從2口排出，內部活塞向中間方向移動到達全關位置?？商峁?°-45°-90°，彈簧回位型號規格，在斷氣斷電時(或氣源故障)，通過彈簧迫使內部活塞回位到全關位置。
